M&S Leckage-Scheibenventile Typ LSV07
M&S Leckage-Scheibenventile dienen zur vermischungssicheren Absperrung von nicht kompatiblen Medien an Rohrleitungskreuzpunkten. Eine unbeabsichtigte Vermischung wird, z.B. bei Dichtungsdefekten oder anderen Fehlern sicher verhindert.
Das M&S Leckage-Scheibenventil Typ LSV07 basiert auf den Weiterentwicklungen des M&S Scheibenventils Typ SV04. Die Nutzung der optimierten Mitteldichtung mit der T-Geometrie und einem kompakten Gehäuse mit einer geschlossenen Oberfläche sowie die Verwendung der gleichen Zubehör– und Ersatzteile gehören ebenfalls dazu.
Einsatz
- Zur absolut sicheren hygienischen Medientrennung, z.B. bei Anbindung von CIP-Leitungen an den Produktbereich
- Als günstigere Alternative zu entsprechend eingesetzten Doppelsitzventilen
Merkmale
- Hygienische Ausführung, betriebssicher und langlebig
- Gehäuseteile und Klappen sind ausschließlich aus geschmiedetem Vormaterial
- Dokumentierter Funktionstest inkl. Druckprüfung vor Auslieferung jedes einzelnen Scheibenventiles
- Schaltstellung Leckage-Scheibenventil „Offen“
- Beide Klappen sind komplett geöffnet
- Die Spül– und Ablassventile sind dabei geschlossen
- Schaltstellung Leckage-Scheibenventil „Geschlossen“
- Beide Klappen sind geschlossen
- Das Spül– und das Ablassventil sind geöffnet
- Der Leckageraum wird über das Ablassventil entleert
Besondere Merkmale
- Hygienisches Design
- Aseptische Dichtungskontur in der Außenflanschen in Anlehnung an DIN 11864
- Kompakte geschlossene Außenoberfläche für ein gut reinigbares Design
- Vakuumfeste Dichtungsgeometrie
- Spül– und Ablassventile nach innen öffnend
Gleiches Produkt – andere Kombination

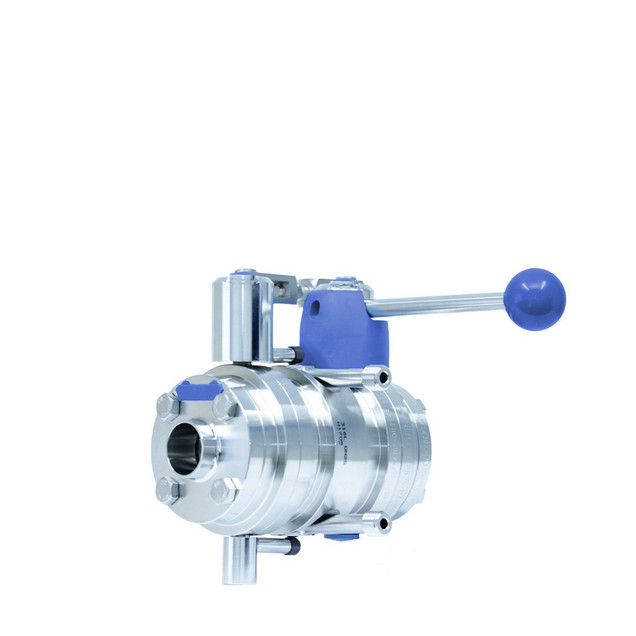

Leckage-Scheibenventile LSV07 mit Handbetätigung
M&S Leckage-Scheibenventile Typ LSV07 werden zum Öffnen und teilweisen oder vollständigen Absperren von Rohrleitungsabschnitten eingesetzt. In der Grundversion werden zwei Scheibenventile und ein Leckageventil immer gleichzeitig geschaltet.

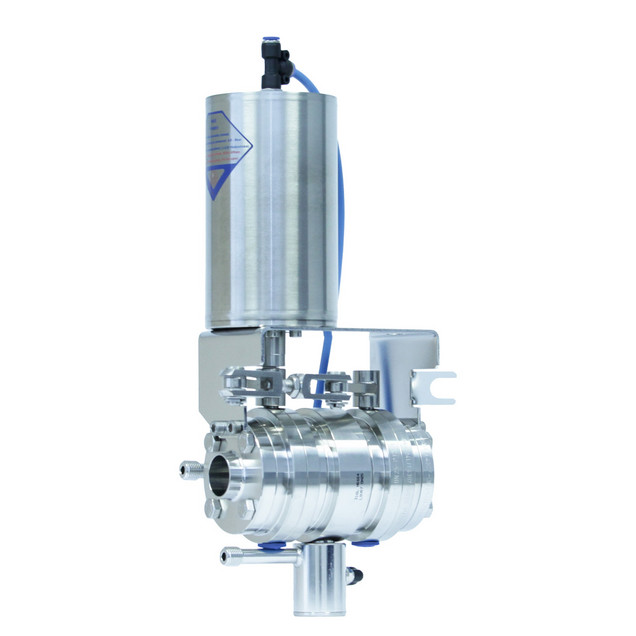

Leckage-Scheibenventile LSV07 mit pneumatischem Antrieb
Der pneumatische Antrieb M&S PAMS ermöglicht die automatische Betätigung von Leckageventilen. Je nach Abmessung stehen die Größen 1 und 2 zur Verfügung.

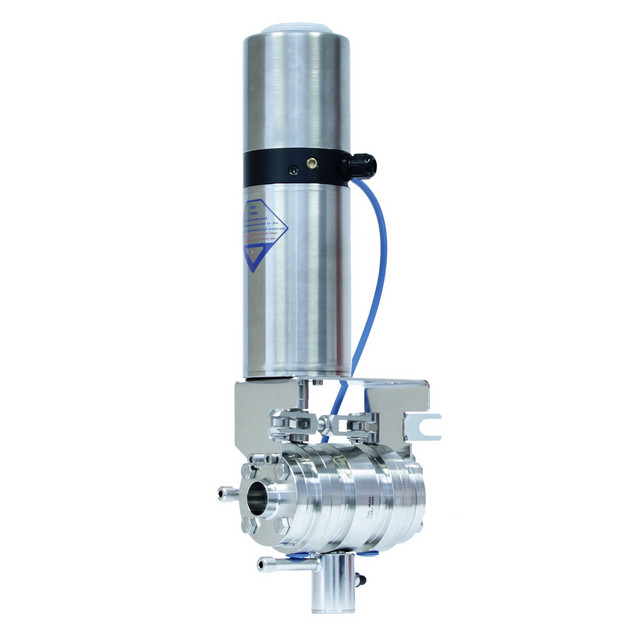

Leckage-Scheibenventile LSV07 mit Steuer- und Rückmeldekopf
Der Steuer- und Rückmeldekopf TOP ist ein Erweiterungsmodul für den pneumatischen Antrieb PAMS. Neben der elektrischen Stellungsrückmeldung wird die Ventilstellung am Steuerkopf selbst optisch durch farbige Hochleistungs-LEDs angezeigt. Der Steuer- und Rückmeldekopf ist nachträglich auf alle M&S Standardantriebe adaptierbar.
